RSD/ZCQ1500GPM VACUUM DEGASSER Promotional Materials

Ⅰ.Overview

RSD/ZCQ1500GPM vacuum degasser is a specialized piece of equipment designed to handle gas-cut drilling fluids. It is suitable for use in various mud purification systems and plays a vital role in restoring mud density, stabilizing mud performance, and reducing drilling costs.

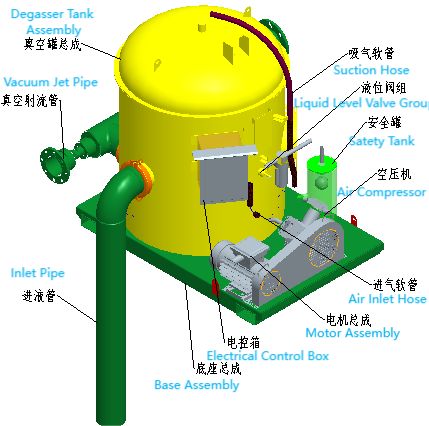

The outline of the RSD/ZCQ1500GPM vacuum degasser is shown in the figure below.

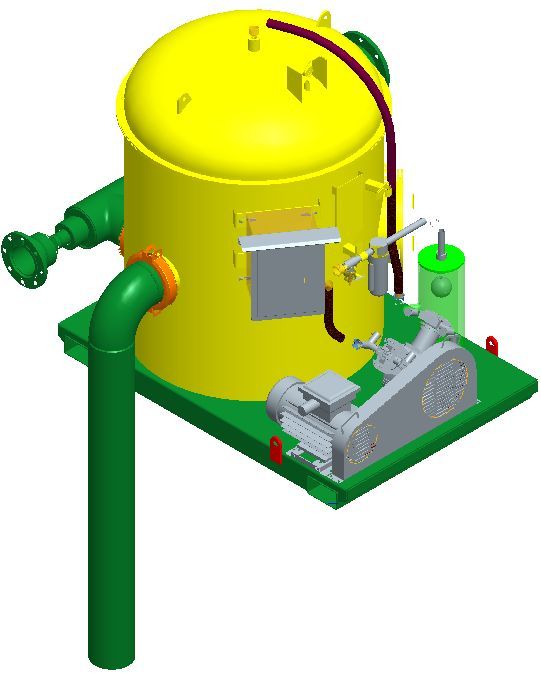

RSD/ZCQ1500GPM Vacuum Degasser

Ⅱ.Technical Parameter

1.Exhaust Capacity: 3.83 m³/min

2.Processing Capacity: 1200~1500GPM

3.Working Vacuum Degree: -0.02~ -0.04 MPa

4.Motor Power: 4 Kw

5.Air Compressor Speed: 950 rpm

6.Weight: 1800 kg

7.Overall Dimensions: 2750×2390×3170 mm

Ⅲ.Working Principle

1.This degasser is a vacuum-type degasser, which utilizes the suction effect of a vacuum pump and an ejector to create a negative pressure zone inside the vacuum tank. Under the action of atmospheric pressure, mud enters the upper part of the tank through the suction pipe, flows evenly around the umbrella-shaped plate in a thin layer, and descends. Under the influence of vacuum, bubbles in the mud rise and burst, releasing gas, which is then extracted by the air compressor and discharged to a safe area. The mud is expelled from the bottom of the tank through the suction effect of the ejector and transferred to the circulation tank of the solid control system.

2.When the liquid level in the tank reaches a preset height, the three-way control valve automatically opens to allow air to enter, preventing excessive vacuum from forming in the tank. The mud level inside the tank is controlled by a float.

Ⅳ.Structural Features

1.Small footprint, space-saving, and easy to install.

2.The pump is equipped with a mechanical seal as standard, eliminating leakage and simplifying maintenance.

3.Large umbrella plate area allows the thin mud layer to flow down in waves along the plate, ensuring thorough bubble removal and excellent degassing efficiency.

4.The liquid level is automatically controlled by a float, preventing drilling fluid from flowing into the air compressor
