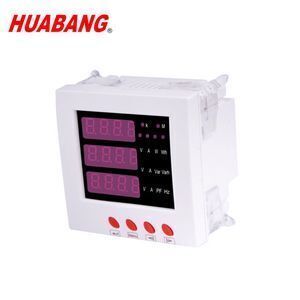

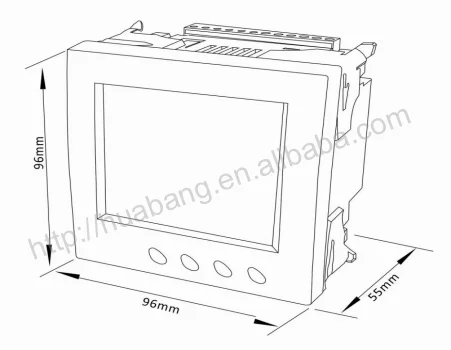

PD668E Three phase multifunction smart modbus tcp power meter

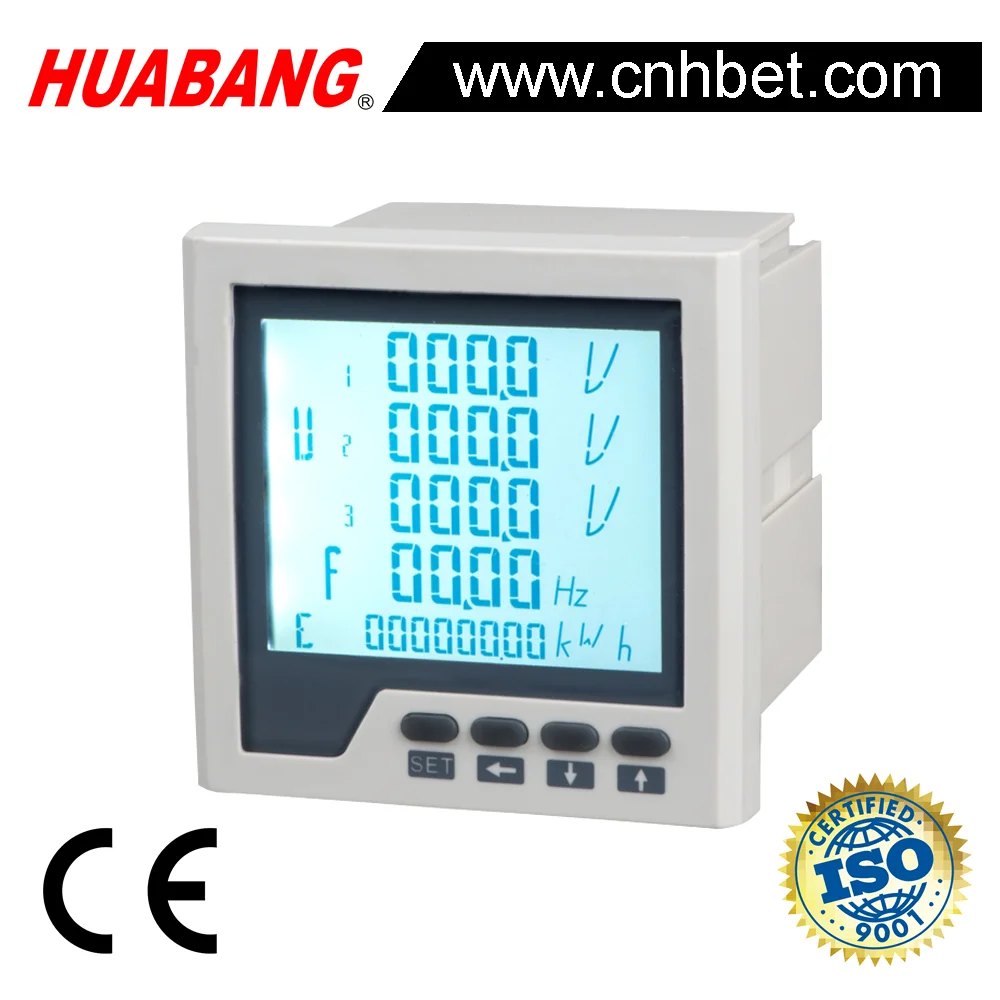

 TCP IP Black Three Phase Multifunctional  Intelligent Modbus RS485 Power Meter

Profile, HUABANG Three Phase Multi function 3 phase Modbus RS485 ethernet power meter

1.1 Standard

MODBUS-RTU Communication Protocol

IEC62053-22:2003  Class 0.2S & 0.5S Static AC active watt-hour meter

IEC62053-23:2003 Class 2.0 Static AC reactive watt-hour meter

GB/T13850-1998 AC electricity transfer to analog or digital signal electric measurement transducer

IEC61010-1 Measure and control electrical equipment safety - part 1

IEC61000-2-11 Electromagnetic compatibility(EMC)

IEC60068-2-30 Environmental testing

1.2 Product Overview

    Multifunction Network Power Meter can measure all the common electrical parameters, such as three-phase voltage, three phase current, active power, reactive power, frequency, power factor, four-quadrant power, etc. Also have energy accumulation, energy pulse output, alarm, switch input and output, analog transmit output, Rs485 communications, input parameters and other additional network features.

Multifunction Network Power Meter has variety of control systems, energy management systems, substation, distribution automation, intelligent buildings, with user-friendly, easy maintenance .

1.3 Accuracy

2. Main Function

2.1.1 Three phase voltage :UA,UB,UC

2.1.2 Three phase line voltage :UAB,UBC,UCA

2.1.3 Three phase current :IA,IB,IC

2.1.4 Active power per phase and total

2.1.5 Reactive power per phase and total

2.1.6 Apparent power per phase and total

2.1.7 power factor per phase and total

2.1.8 Power grid frequency

2.1.9 Active energy consumption

2.1.10 Reactive energy consumption

2.1.11 Two-way power pulse output

2.1.12 Communication output RS485

2.2 Additional Function

2.2.1  4-Way AO (Analog output)

2.2.2  4-Way DO(Discrete output)

2.2.3  4-Way DI(Discrete input)

2.2.4  2-63 voltage and current Harmonic

2.2.5  Multi Tariff with battery and real time

2.2.6  Max demand and happen time

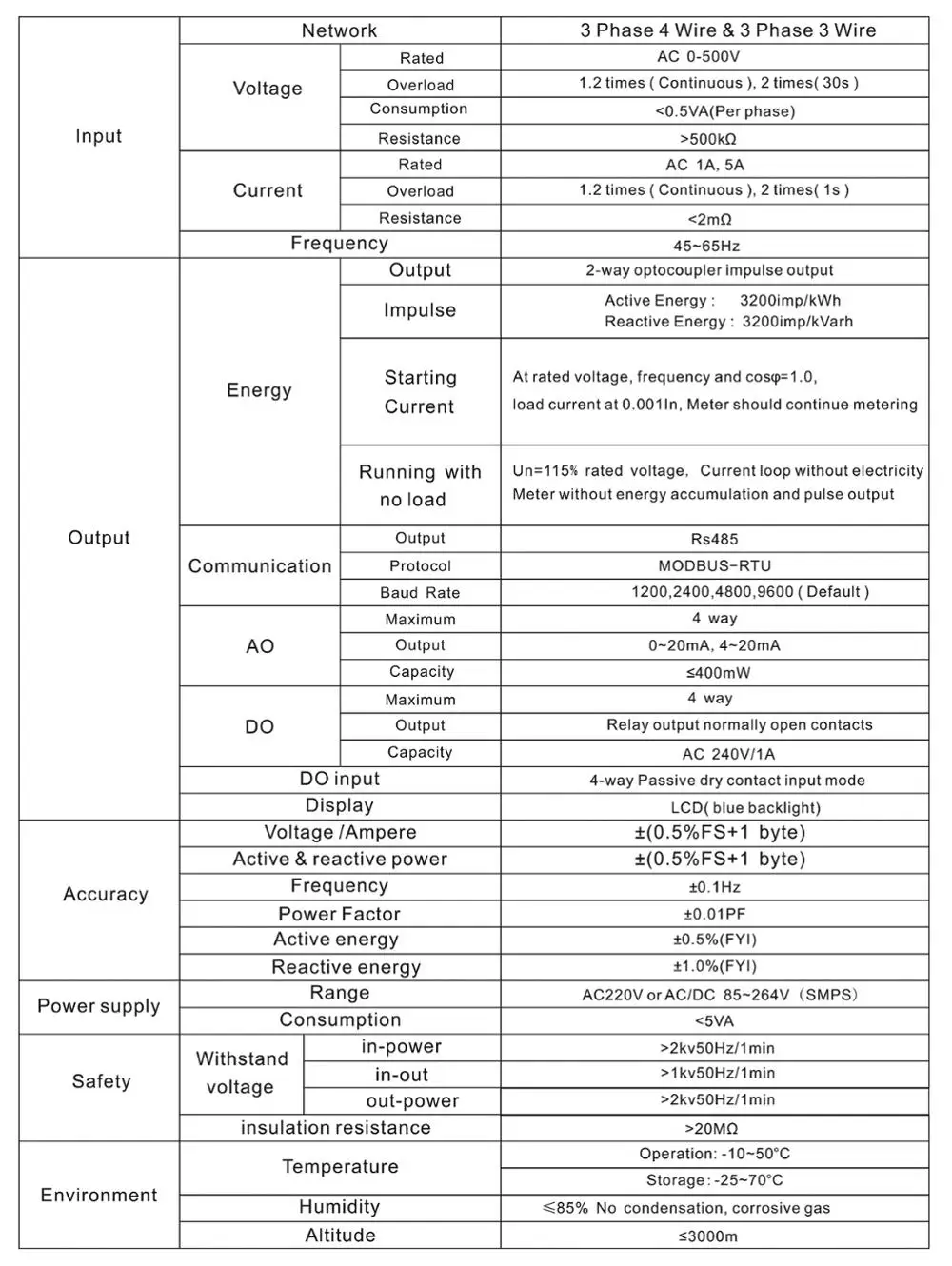

3. Technical specification

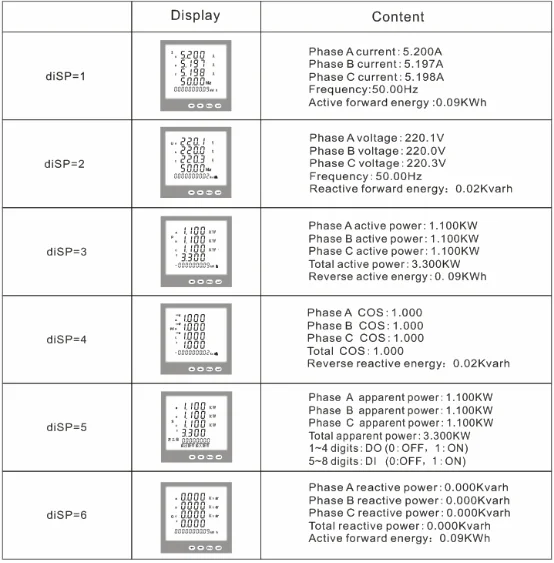

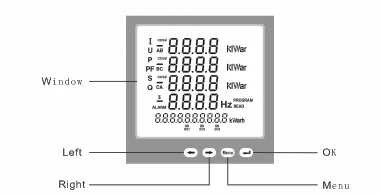

4. Display of LCD

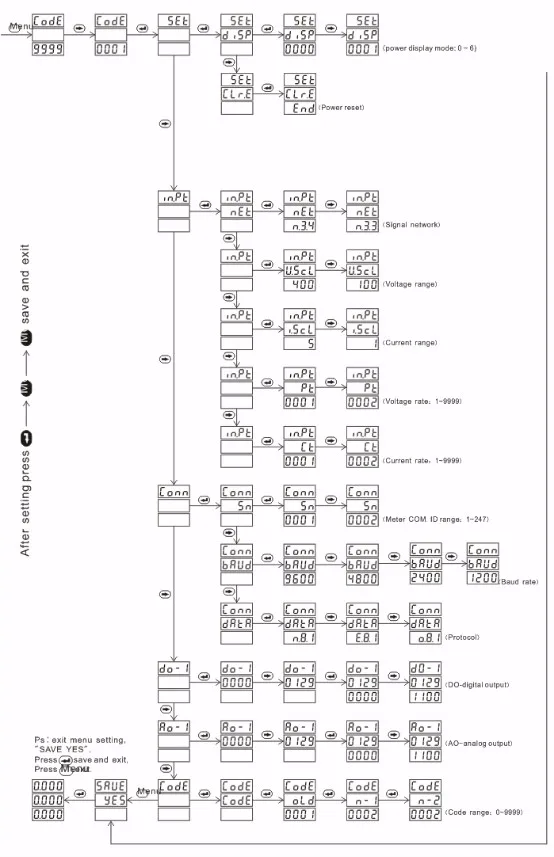

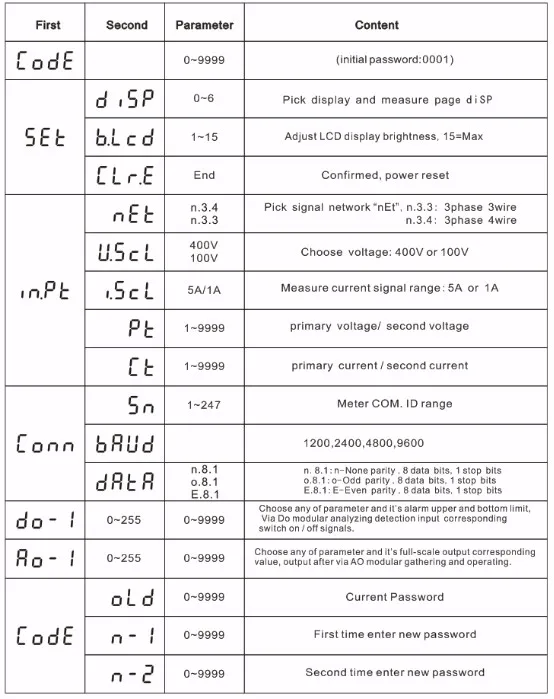

5.MENU

6.1 Power supply: Panel meter working voltage range AC/DC 85~265V To prevent damage to the instrument, it is recommended when using AC power, add 1A fuse on the phase line; In areas with poor power quality, install a surge suppressor in the power supply circuit is recommended.

6.2 Power signal input (current and voltage input): Current input for A, B, C three-phase alternating current signal input, which I * for Current input terminal; For A, B, C three-phase AC voltage input voltage signal input terminal. When wiring, please ensure that the input signal phase sequence and polarity. The input voltage should not higher than rated input voltage, or consider using PT, the voltage input required to install 1 A fuse. Rated input current should not higher than rated input current, or external CT should be considered.

6.3 Electrical pulse output: P+ Q+  for active/reactive power pulse output +,  P- Q- for active/reactive power output pulse output - . Electricity pulse output corresponding to the secondary data, calculating electricity should multiply voltage transformer ratio and Current transformer ratio.

6.4 Rs485 Communication Wiring

    Panel offer a Rs485 Communication interface, MODBUS_RTU, by one road Max capacity is

32 set, All the panel meter has own unique Meter ID. Connection wire should be used Copper

wire is shielded twisted-pair cable, wire diameter not less than 0.5 mm. Avoid  high voltage cable or other strong electric field environment, the maximum transmission distance is 1200m
