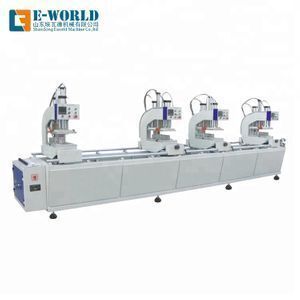

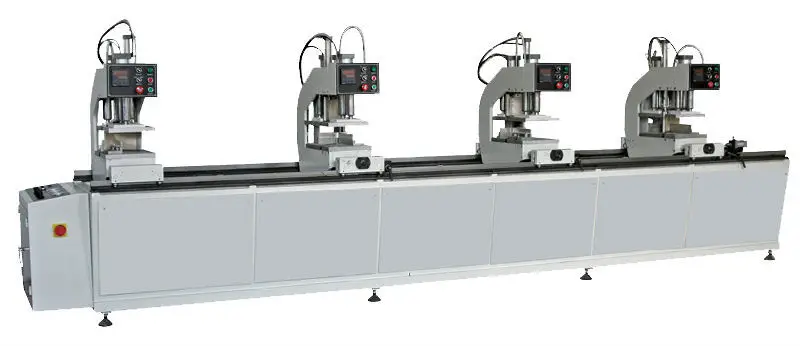

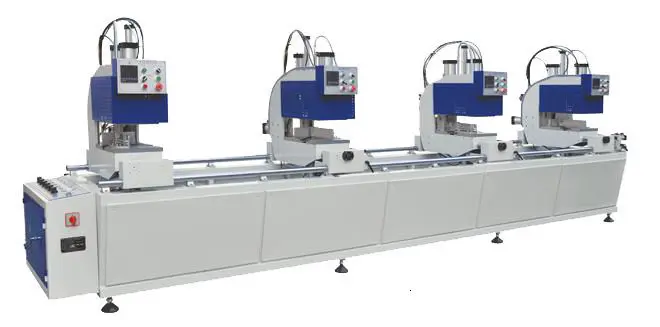

pvc window welding machine UPVC window machine

1) PVC window and door making machine a special machine for welding PVC/UPVC/Plastic/Vinyl doors and windows.

2). Affordable PVC window and door making machine  can weld and the combination, programming control and pneumatic driving system are

used to achieve the high reliability, easy operation and large processing range, The 4 heads

can work individually, simultaneously or combinative.This machine suitable for the large

production scale. It can make about 50-70 windows in 8 hours per day.

3). If you want to weld the two mullions window frame, you'd better buy this four head welding

 machine, it can weld the two mullions window frame at one time.

4).This machine, it is our common welding machine, if your profile is Europe profile, it is no

problem, if your profile is America type profile,it needs to make backup moulds according to

the profile sample, so if it is America type profile, it needs customer post the profile sample

to us,then we make the moulds according to the sample.

5).If you profile thickness(hight) is higher than 110mm, and also want to use this common

 welding machine, we can make the welding head higher with some device,but it needs to

customer pay some extra charge about this.

6).Here if you want to make variable angle welding, here we can add to install the variable a

ngle welding device to the machine, if you need, we can add this device, it needs to pay little

extra cost if you want to weld variable angle.

affordable PVC window and door making machine  Technical parameters:

Model number

HJ02-4500.4/4A

Power supply

380V/220V 50Hz

Input power

4.5 kw

Air Consumption

200L/min

Operation air pressure

0.4 ~ 0.6 Mpa

Welding height

20~110mm

Welding length

400~4300mm

Max. width of profile welded

≤120mm

Max. cut dimension of profile welded

330mm

Contour dimension(L×W×H)

5500×1000×1700mm

Machine weight(about)

1600kg

Model number

HJ02-4500.4/4A

Features: PVC Plastic door window making machin

1.Orientation to high grade PVC window manufacturer.

2.0.2mm and 2 mm welding auto change through switcher.

3.Specialized for V-welding, T-welding , cross welding easily, avoid complicated adjustment.

4.Turrets realize auto change V-welding position for different profile.

5.Each machine head can pivot 90 degree inwards for “H” welding.

6.Various angles welding between 30 to 180 degree is available on each of welding machine head.

7.Rigid grasp structure is adapted to the profile positioning system, which could strictly guarantee

 welding loss and high welding accuracy.

8.V-shape heating plate ensure High welding corner strength and small fluctuation range

9.Square bearing system guarantee clamping, heating plate, locating plate moving precision &

reliable performance.

10.Solid machinery base and structure ensure long life service with high dimension accuracy.

11.Imported linear bearing system kept the running stable

12.profile fixture ordered separately can meet various height profiles' processing requirement

13.Special profile fixture is easy to change, for high corner strength and later good  cleaning

14.Two hand operation.

15.Pneumatic brake device ensure stable brake.

16.Widely window type application as follows:
