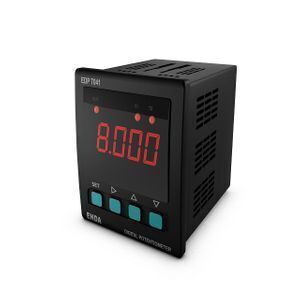

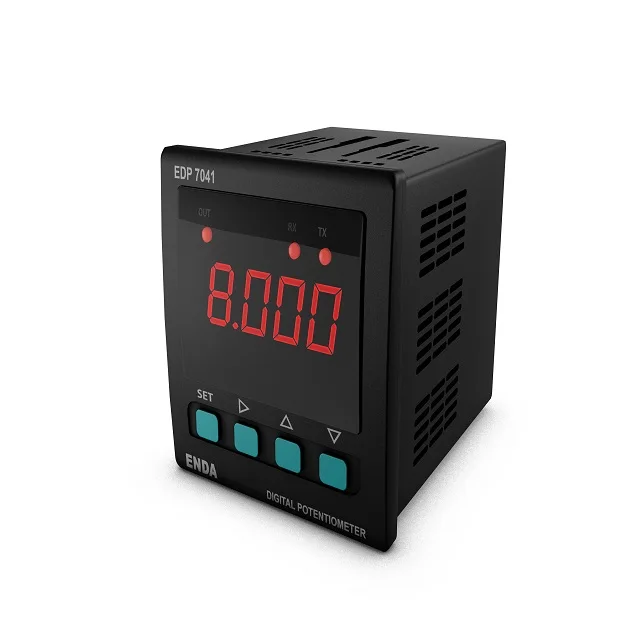

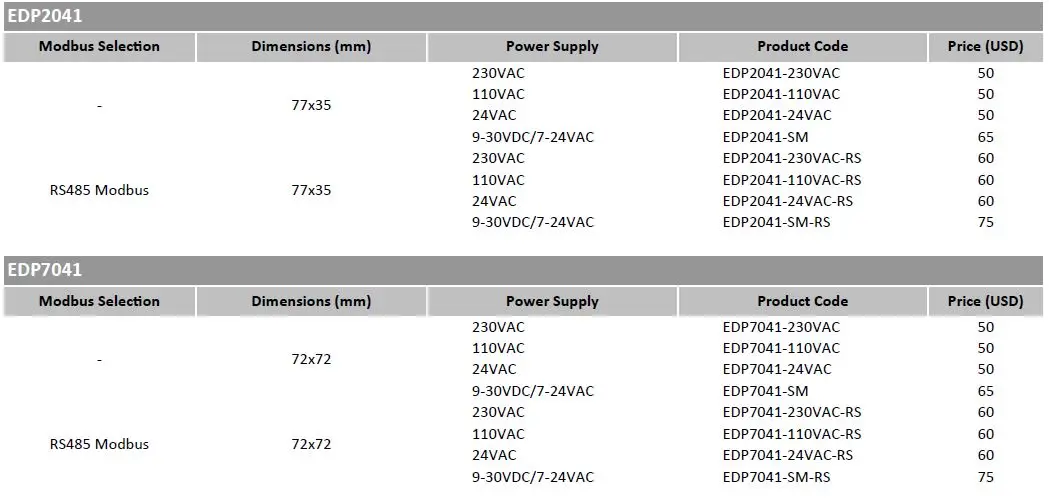

ENDA EDP7041 - Digital Potentiometer

Environmental Conditions

Ambient/Storage Temperature    0 ...50 ºC / -25...70 ºC

Relative Humidity                           80% Relative humidity for temperatures up to 31 °C, decreasing linearly to 50% at 40 °C

Protection Degree                          According to EN 60529 Front panel: IP65, Rear panel: IP20

Height                                              Max. 2000m

Electrical Characteristics

Supply                                              230V AC +10% -20% or 24V AC ±10%, 50/60Hz or 9-30V DC / 7-24V AC ±10% SMPS

Power Consumption                     7VA

External Connections                   Screw-terminals

Input

Upwards Input(UP)                       Contact input or max. 24VDC logic input (active low)

Downwards Input(DOWN)           Contact input or max. 24VDC logic input (active low)

Output

0-10V Output                                  Digitally adjusted max. 10mA, max. 10V potentiometer output
                                                          Accuracy: 0.1% Resolution: 1mV
                                                          Fluctuation: Max. 30mV
                                                          Rise time from 0 to 10V is max. 300ms

0-20mA Output                               Digitally adjusted max. 12V, max.20 mA potentiometer output
                                                          Accuracy: 0.1% Resolution: 2µA"
                                                          Fluctuation: Max. 60µA
                                                          Rise time from 0 to 20mA is max. 300ms

4-20mA Output                              Digitally adjusted max. 12V, max.20 mA potentiometer output
                                                         Accuracy: 0.1% Resolution: 2µA
                                                         Fluctuation: Max. 60µA
                                                         Rise time from 4 to 20mA is max. 300ms"

Housing

Mounting Method                         Panel mounting

Dimensions                                    W72xH72xD97 mm

Weight                                             Approx. 230g (after packaging)

Enclosure Material                        Self extinguishing plastics
