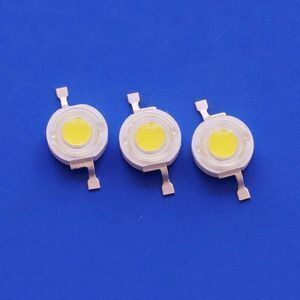

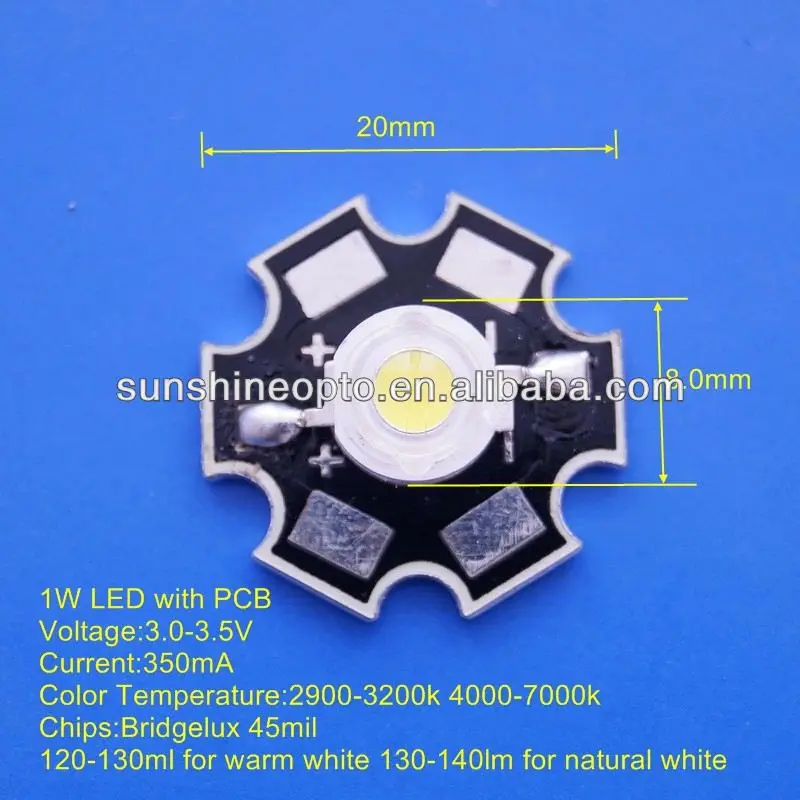

1w white led diodes with star PCB

1w white led diodes with star PCB

Model:SP1W140

PCB Size: diameter of 20mm

LED angle :120degree

Voltage:3.0-3.6v for 1w/3.5-4.5v for 3w

Current:350ma for 1w /700ma for 3w

Color temperature: 2900-3200k , 4000-4500k,4500-5000k,5000-5500k,5500-6000k,6000-7000k

Chips: Epistar or Bridgelux chip

Luminous Flux :160-170lm for 1w, 240-160lm for 3w

Advantage : LM-80 Energy Star Passed

BEST raw materials used in our LED production are as following :

Chip:USA Bridgelux chip, Taiwan Epistar chip

Silicon glue: USA Dowcorning (good glue has less lighting decreasing)

Powder: USA Intermatix (good powder has better performance in lumens)

Gold wire: Germany Herqeus 1.0mil Gold wire(for bearing bigger current, gold wire has less electricity resistance than silver and cooper)

Led base:red/ black cooper base (for better thermal conductive/ disspation)

Similar related led products in Green ,Blue ,Red ,warm white ,RGB :

Featuresof 1/3W high power led

*Super high Flux output and  high Luminance

*Designed for high current operation

*Low thermal resistance

*SMT solder technology

*Lead Free product

*ROHS compliant

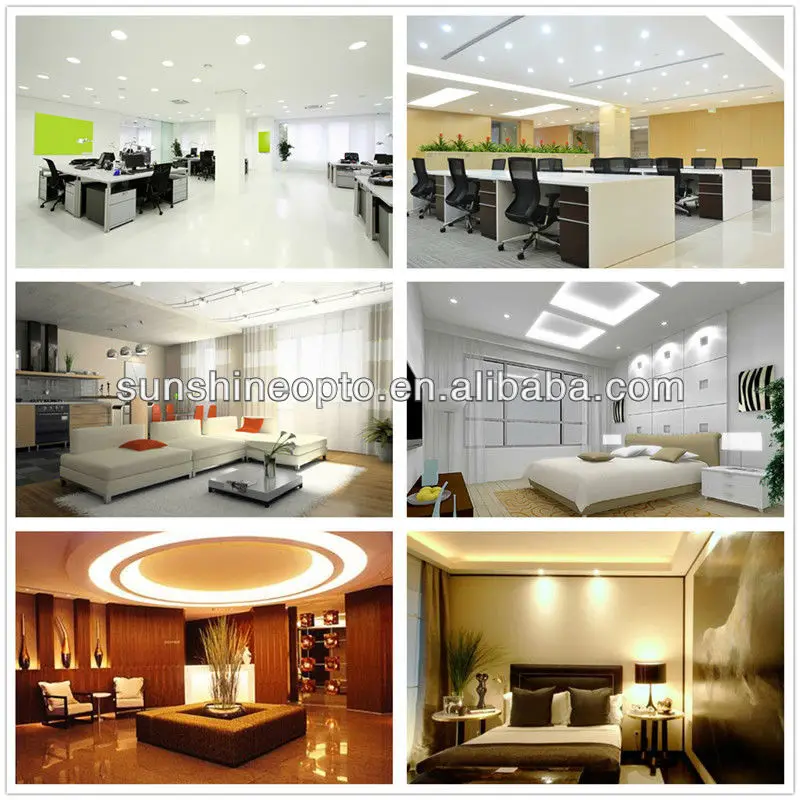

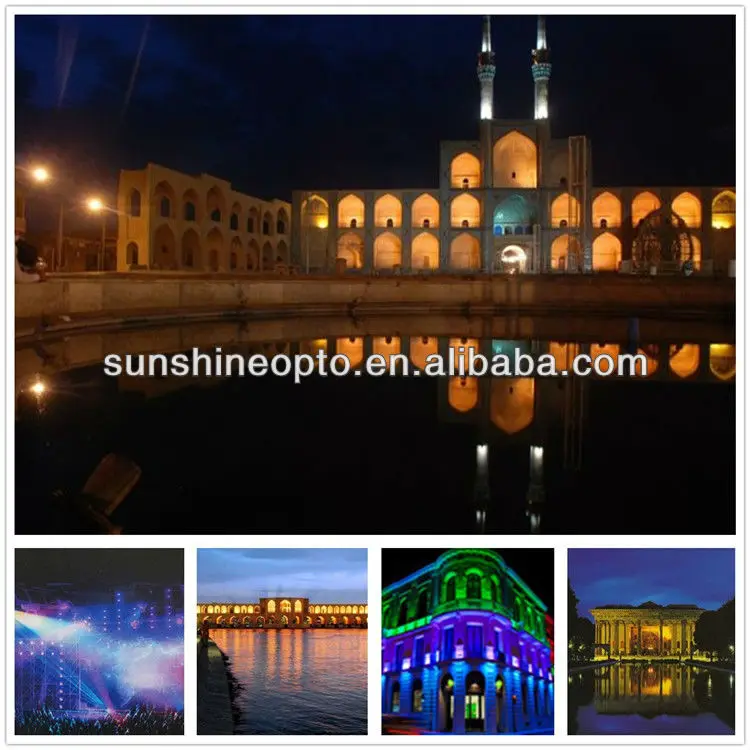

Applications for 1/3W high power led

*General Illumination

- Outdoor & Indoor architectural lighting

- Decorative lighting

- Torch lighting

- Portable lighting and Reading lighting

- Traffic signaling

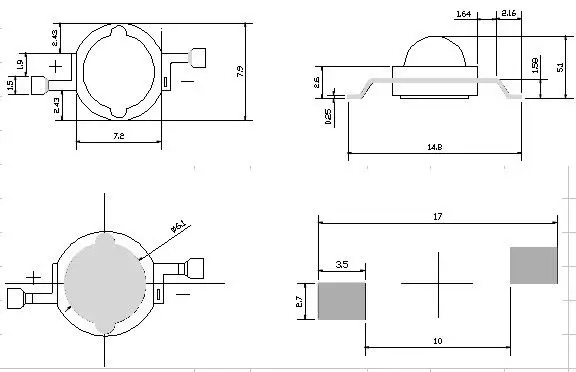

Outline Dimensions of led - Dome Type of 1w/3w led :

Notes

1. All dimensions are in millimeters.(tolerance:±0.2)

2. Scale:none

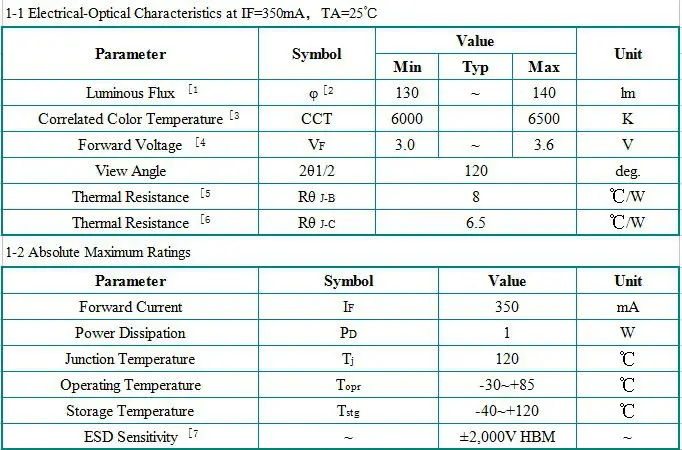

Characteristics for SP1W140 1/3W high power led

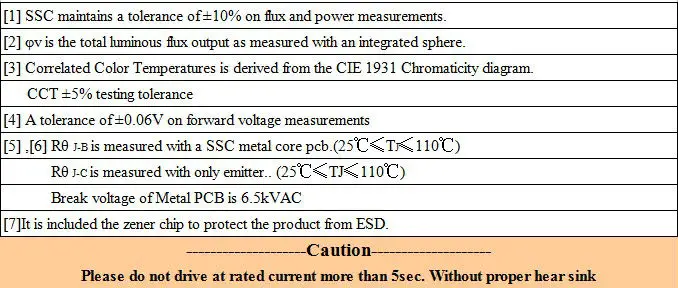

*Notes:

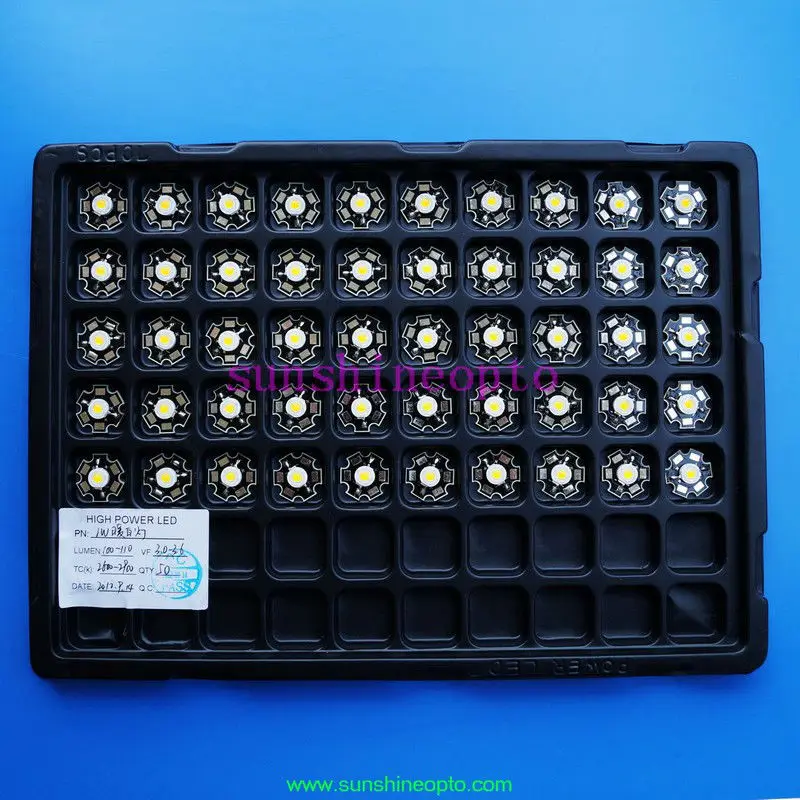

Packing for 1/3W high power LED with star pcb:

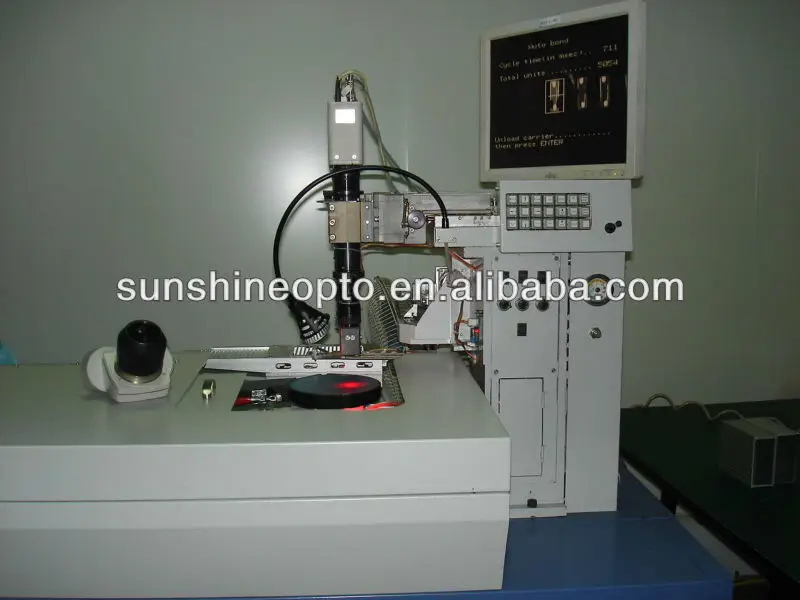

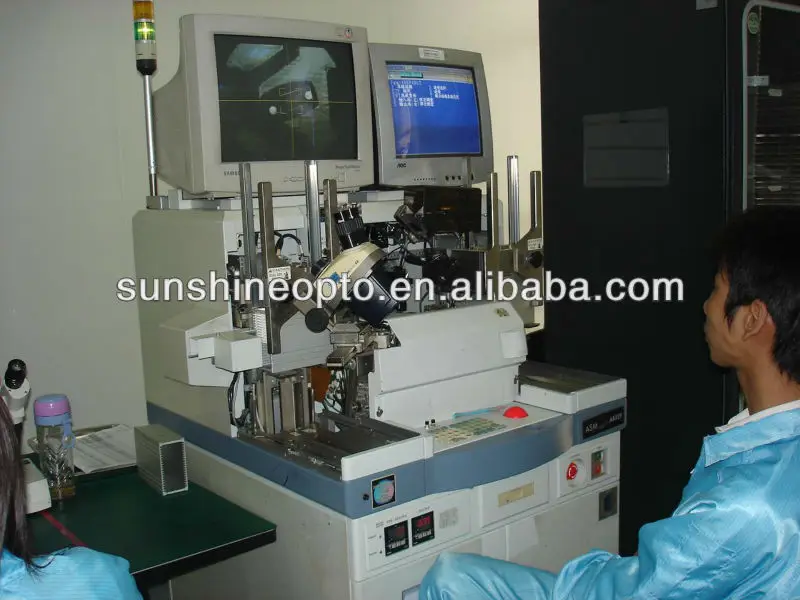

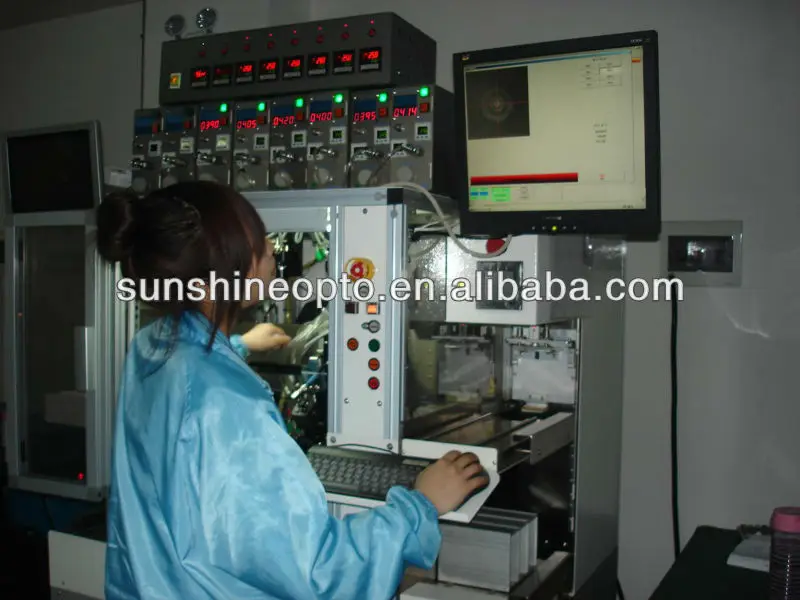

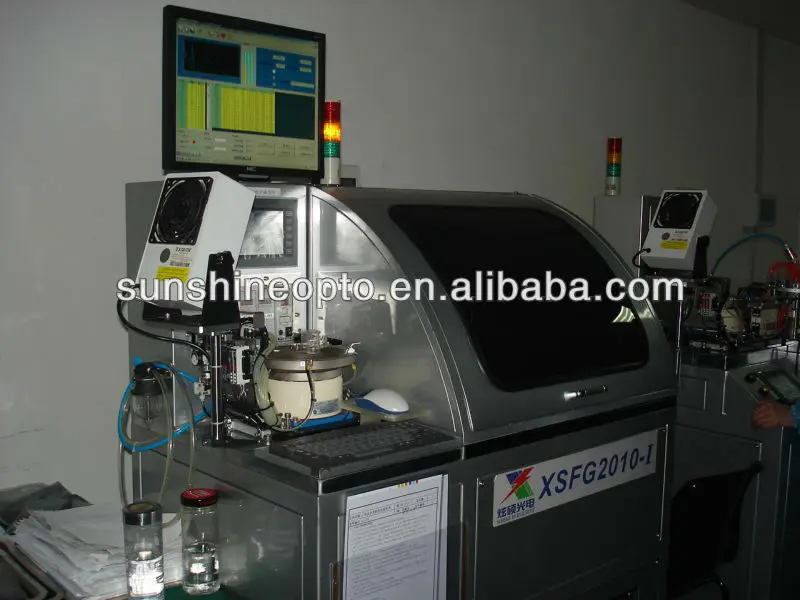

 Production line & Equipment for 3W High Power LED Bridgelux chips with Star pcb:

Company Certificate & Team Training :

Trade terms: FOB ,CIF ,CFR ,EXW

Payment terms: T/T IN ADVANCE ,Western Union ,Paypal ,Moneygram

Sample time: 1-3 DAYS

Lead time:  3-5 DAYS

Shipment:  BY DHL/TNT/FEDEX/UPS

Supply capability: 10000pcs/day

Sample availability: (Yes / No)YES

Warranty Service : 2 years
